OGGETTO: Nuovo centro di intervento (CI) Melide – FFS

LUOGO: Melide

COMMITTENTE:
Mancini & Marti SA, Bellinzona (impresa generale)

COMMITTENTE FINALE:
FFS SA, Infrastruttura, Bellinzona

PROGETTISTA E DIREZIONE LAVORI:
AF Toscano SA, Rivera (Progettista)
Pöyri Svizzera SA (DL)

TECNICHE DI COSTRUZIONE:
Elementi in prefabbricato
Lavori di costruzione grezza
Impermeabilizzazione
Sistemazione esterna

CARATTERISTICHE E DESCRIZIONI TECNICHE:
Pensilina in carpenteria metallica da 45.7 tonnellate per un totale di circa 630 m2 di superficie coperta, composta da 17 portali e relative travi longitudinali e di bordo (esecuzione in classe EXC3 secondo norma EN 1090).
Copertura in lamiera grecata con relative scossaline perimetrali e di raccordo alla facciata.
Struttura portante e di fissaggio del binario da 10 tonnellate composta da 18 colonne e travi longitudinali saldate in opera (esecuzione in classe EXC3 secondo norma EN 1090).

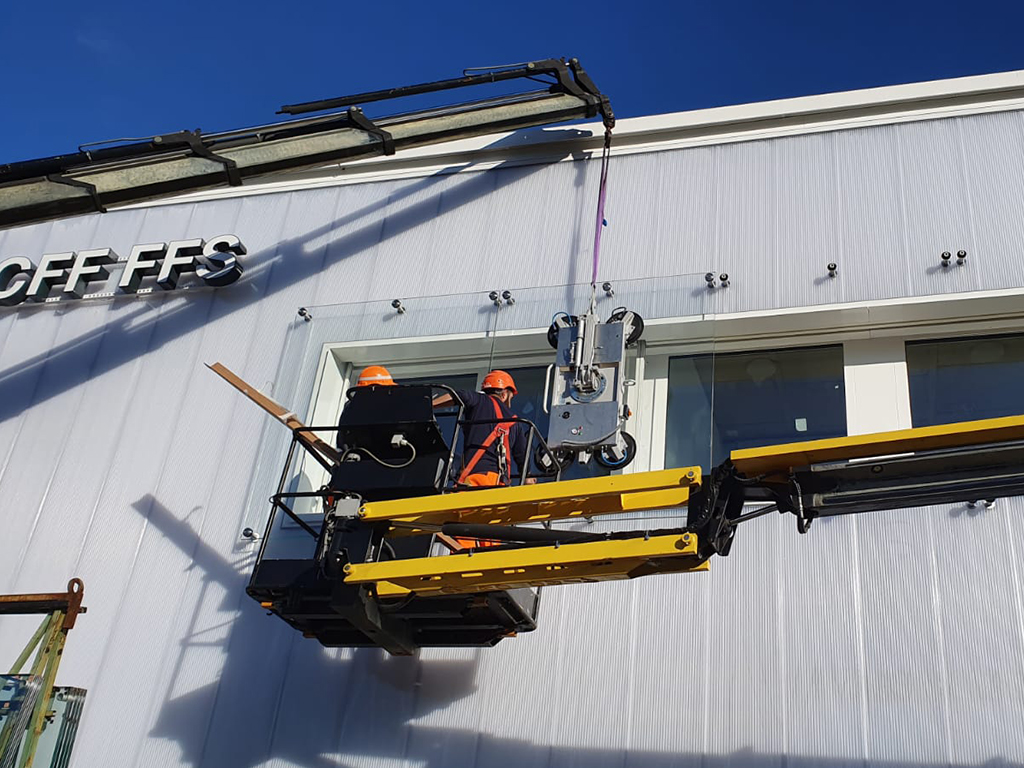

Rivestimento di facciata in policarbonato per un totale di circa 880 m2 diviso in 625 mq dedicata al tamponamento della facciata dell’edificio e 255 al tamponamento laterale della pensilina. Sottostruttura puntuale e di fissaggio del tamponamento in staffe d’alluminio e relative lattonerie pressopiegate e termolaccate.
Rivestimento a formazione dello zoccolo con lastre di fibrocemento e sottostruttura in acciaio verniciato per un totale di circa 240 m2.
Serramenti a più campi fissi in alluminio con taglio termico ed interposizioni puntuali di pannelli in acciaio verniciato per un totale di circa 120 mq. Fissaggio degli stessi su controtelai fissati alla parete e lattonerie di raccordo (scossaline, imbotti e davanzali) in alluminio pressopiegate e termolaccate.
Porte in acciaio a taglio termico verniciato d’accesso allo stabile con serrature automatizzate e imbotti di raccordo alle pareti.
Due cancelli scorrevoli d’accesso al sedime da 5 e 10 metri (automatizzato e manuale).

INIZIO E FINE LAVORI:
05.2019 – 03.2020

FUNZIONE JODA METALCOSTRUZIONI:
Responsabili per le opere di carpenteria metallica, rivestimento di facciata, coperture e metalcostruzioni (incluso serramenti).
