 Centro pronto intervento FFS Biasca (CI) – Portoni a libro automatizzati

Porte e portoni

Centro pronto intervento FFS Biasca (CI) – Portoni a libro automatizzati

COM­MIT­TEN­TE

Consorzio PMQ
(Piazzarotti SA, Mancini & Marti SA e Giovanni Quadri SA)

COM­MIT­TEN­TE FINALE

Ferrovie Federali Svizzere

PROGETTISTA E DIREZIONE LAVORI

Ferrovie Federali Svizzere
Consorzio PMQ
(Piazzarotti SA, Mancini & Marti SA e Giovanni Quadri SA)

TECNICHE DI COSTRUZIONE

Saldature in tecnica MAG
Taglio pantografo, taglio laser
Piegature

DESCRIZIONE DELL’OPERA

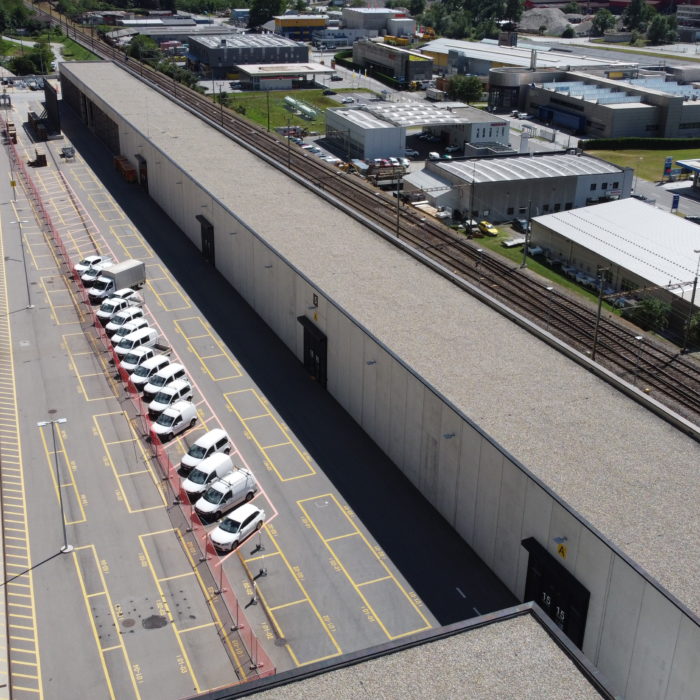

Il CI Biasca è stato concepito da FFS per l’insediamento di tutti i servizi necessari al pronto intervento in caso di guasto o di incidenti ed alle manutenzioni relative alla messa in esercizio della nuova linea ferroviaria del tunnel di base del San Gottardo.

INIZIO E FINE LAVORI

2015

FUNZIONE JODA METALCOSTRUZIONI

La nostra azienda si è occupata della fornitura e posa di portoni a libro automatizzati e manuali per l’accesso agli stabili con i treni così come con autoveicoli, altri mezzi di lavoro e persone (porte di servizio integrate nei portoni).

CARATTERISTICHE E DESCRIZIONI TECNICHE

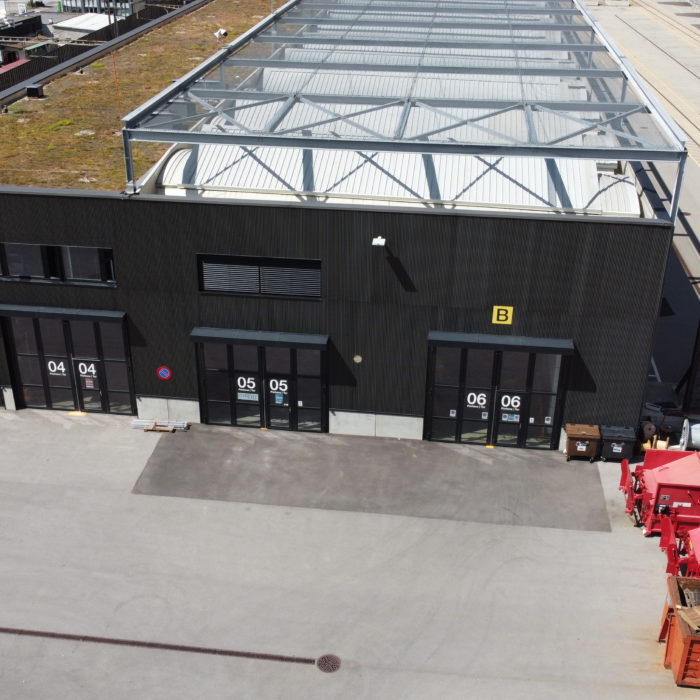

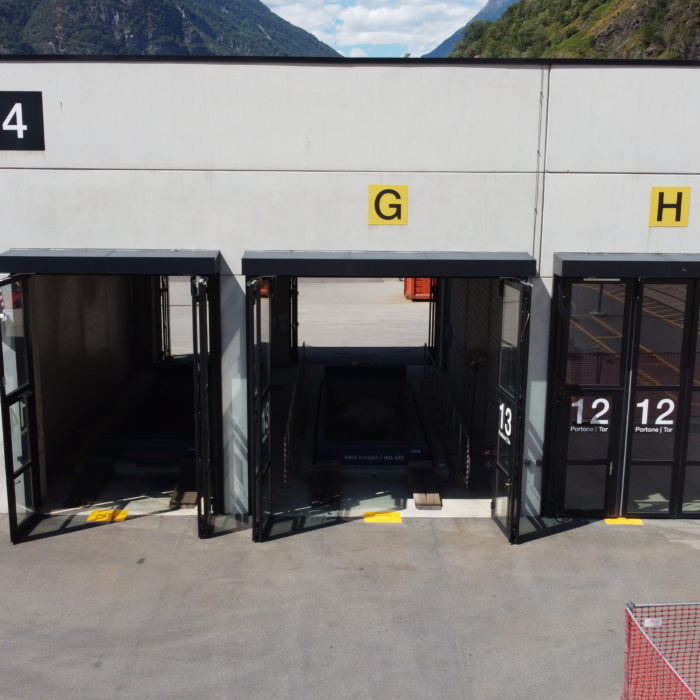

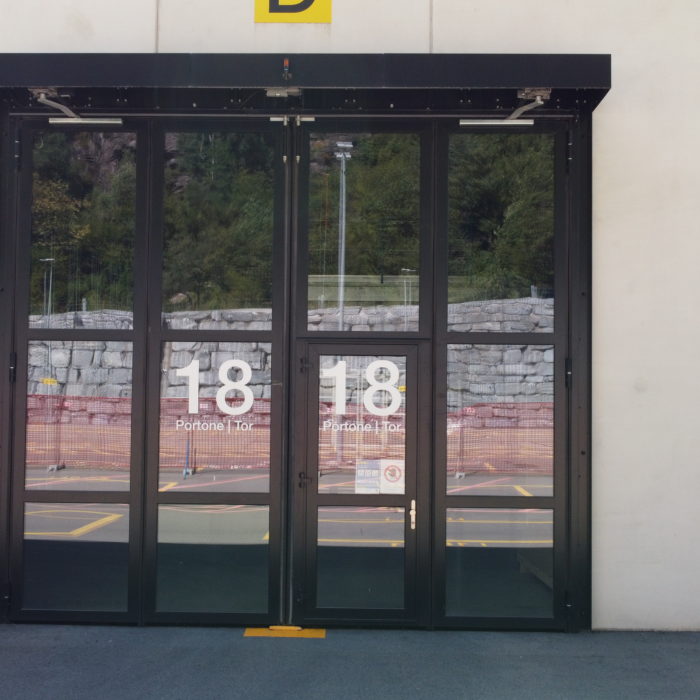

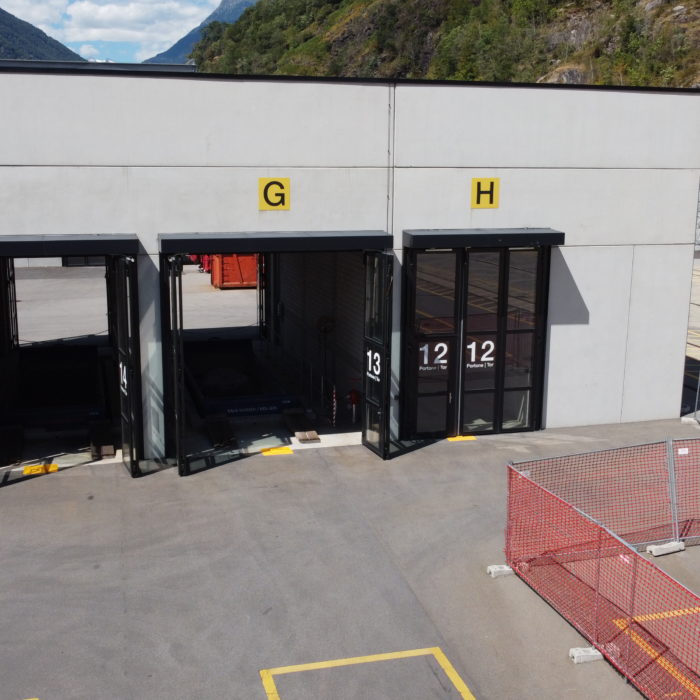

17 Portoni a libro automatizzati vetrati con porta di servizio integrata
Dimensioni portone più piccolo: Altezza 4730 x Larghezza 3520 mm
Dimensioni massime portone: Altezza 6150 mm x Larghezza 5720 mm
1 portone a libro manuale
Dimensioni: Altezza 2860 mm x Larghezza 2870 mm
per un totale di ca. 367 metri quadrati di portoni posati.
Sopra ogni portone sono stati posati dei tettucci per proteggere dalle intemperie i motori e relative leve di trasmissione del movimento d’apertura/chiusura.
Per il fissaggio di ogni singolo portone allo stabile prefabbricato si è resa necessaria la costruzione di portali in carpenteria metallica in profili UPE uniti per saldatura e fissati meccanicamente alle pareti esterne portanti dello stabile attraverso l’isolazione intermedia e le pareti interne con barre filettate e distanziali.
